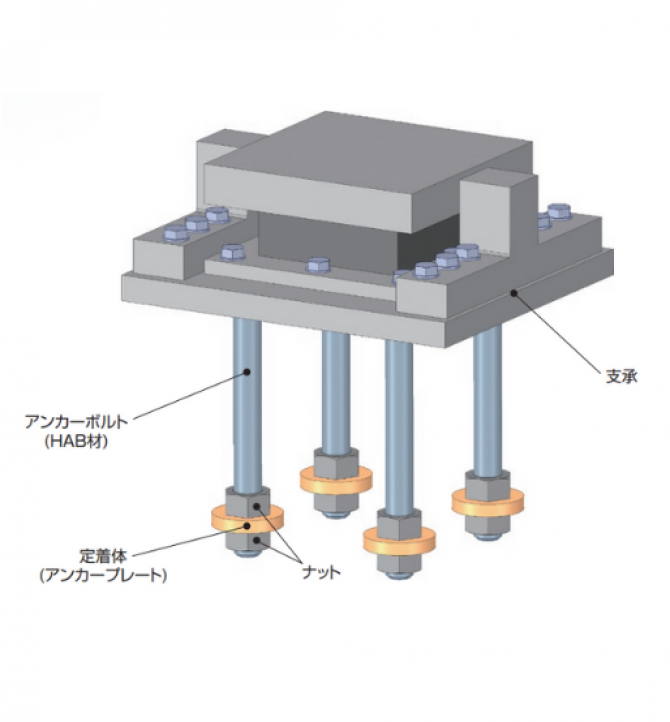

１．アンカーボルトに HAB 材を用い、先端に定着体を設置したアンカープレート構造です。

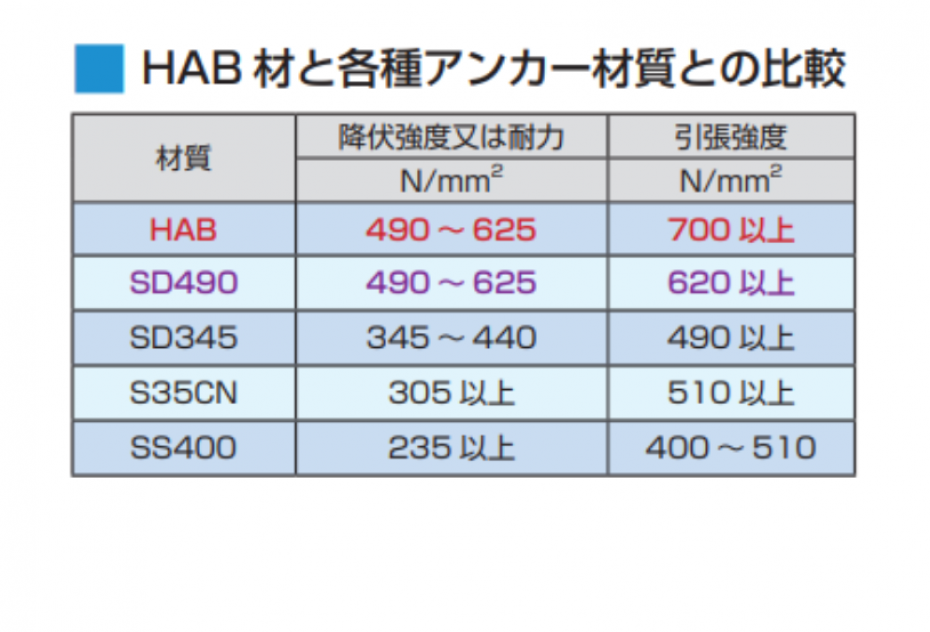

２．HAB 材とは、SD490※をベースに靭性を高めた丸鋼です。

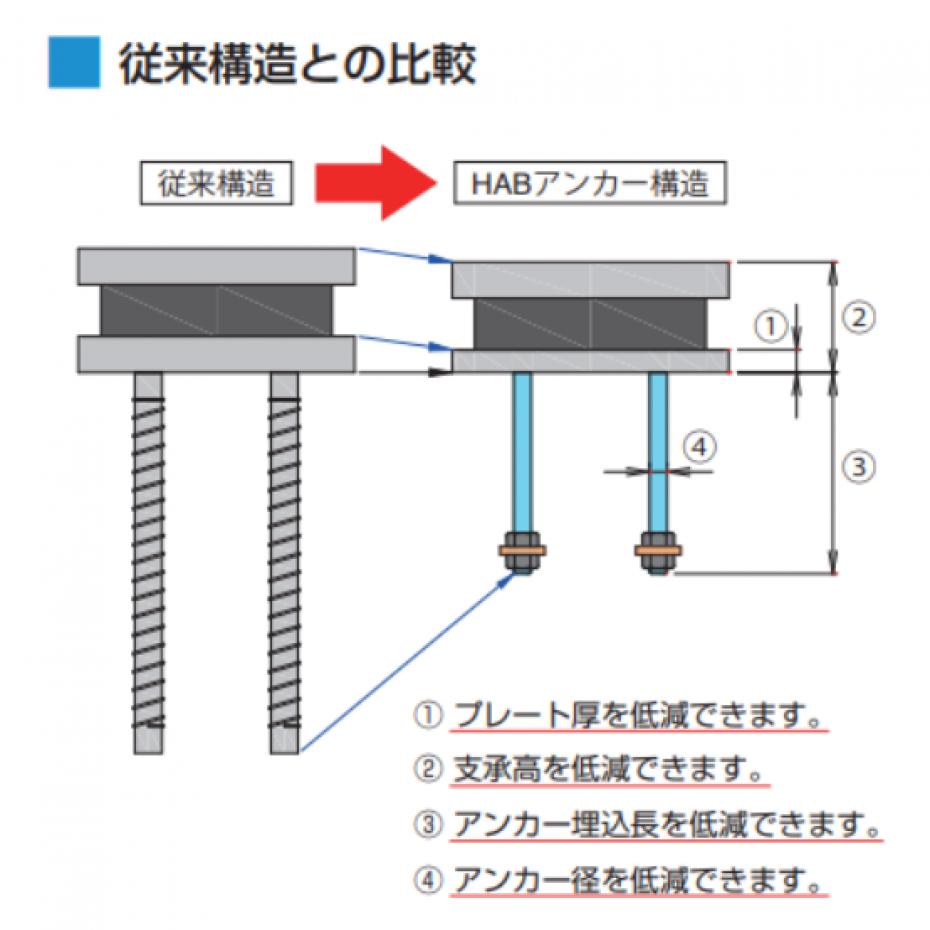

３．高強度材料である HAB 材をアンカーボルトとすることで、アンカー径を低減できます。

４．アンカープレート方式を採用することで、埋込長を低減できます。

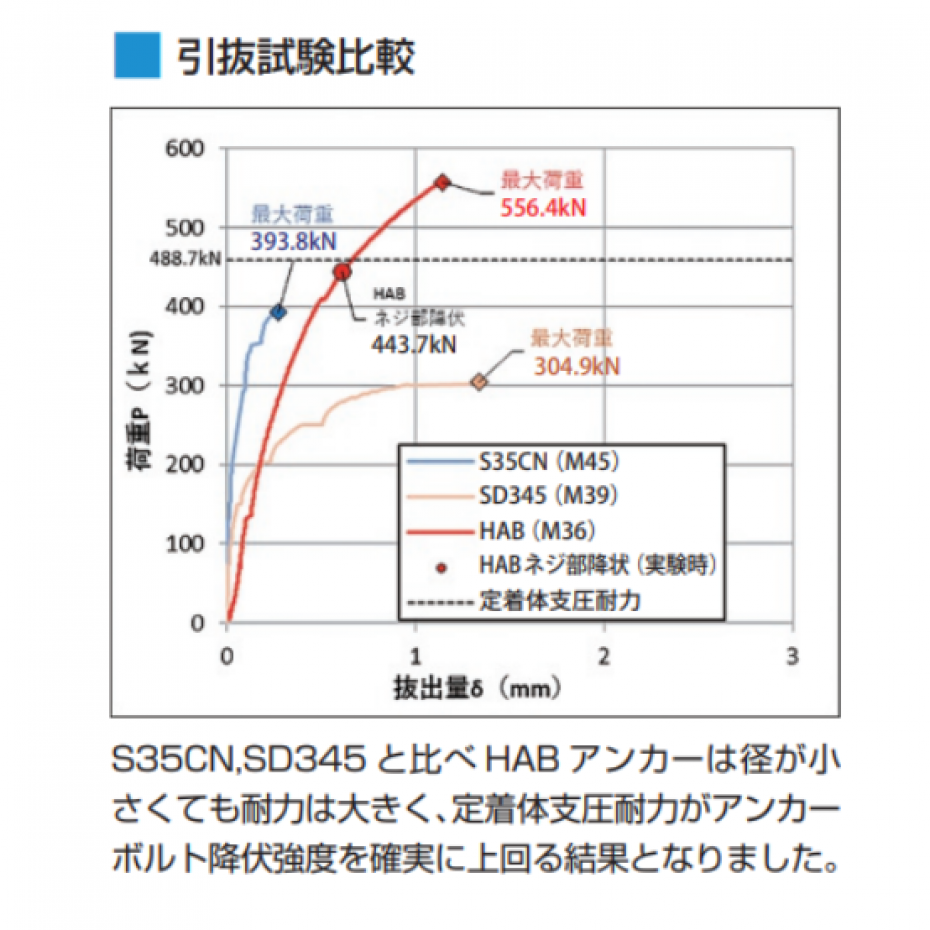

５．アンカーボルト降伏強度 ≦ 定着体支圧耐力とすることで、アンカーボルトの耐力を最大限活用で きます。

※道路橋示方書、道路橋支承便覧に使用材料として掲載されています。

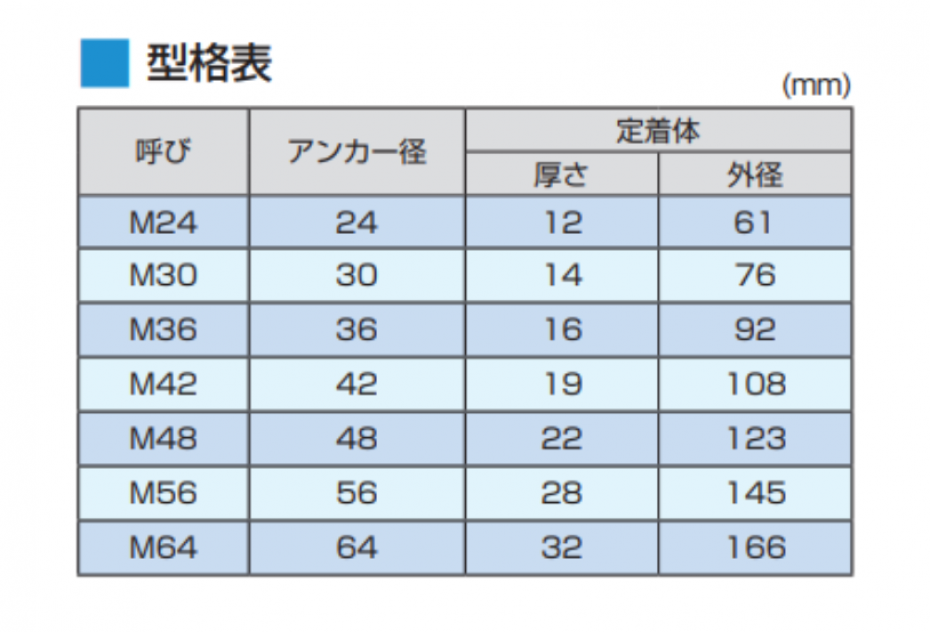

■ 防錆処理

溶融亜鉛めっき、溶融亜鉛アルミニウム合金めっき、MEL めっき等の各種防錆処理が可能です。

■ 適用範囲

本構造の適用範囲はコンクリート設計基準強度 24N/mm2 以上となります。
