支承交換工事(フラットジャッキ工法)

支承交換工事(フラットジャッキ工法)

超薄型で軽量なフラットジャッキにより、狭い桁下空間の支承を交換します

工事概要

【特徴】

1.狭い桁下空間でも設置が可能です。

2.既設支承の撤去が不要です。

3.軽量で取り扱いが容易です。

4.一般的な支承交換工法に比べ低コストにより支承交換が可能です。



【構造】

1.既設支承前面にフラットジャッキとゴム支承を併用して設置します。

2.フラットジャッキへ圧力を導入することで、既設支承からゴム支承へ反力が移行されます。

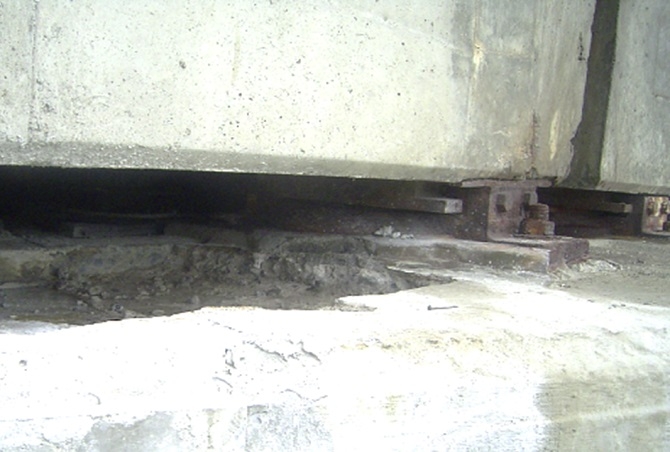

着工前

工事作業フロー

  • 準備工
  • 仮ジャッキアップ工
  • 既設支承サイドブロック撤去工
  • フラットジャッキ・ゴム支承据付工
  • 連動配管組立工
  • フラットジャッキ圧入工
  • 養生工
  • ジャッキダウン工
  • 連動配管撤去工
  • 復旧モルタル打設工
  • 後片付工
  • 完了

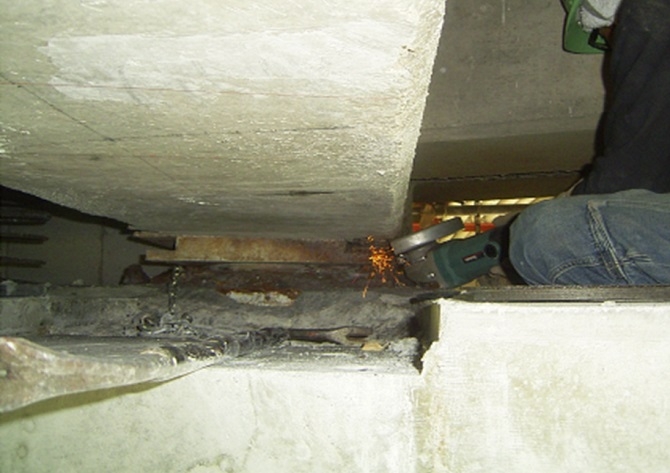

既設支承サイドブロック撤去工

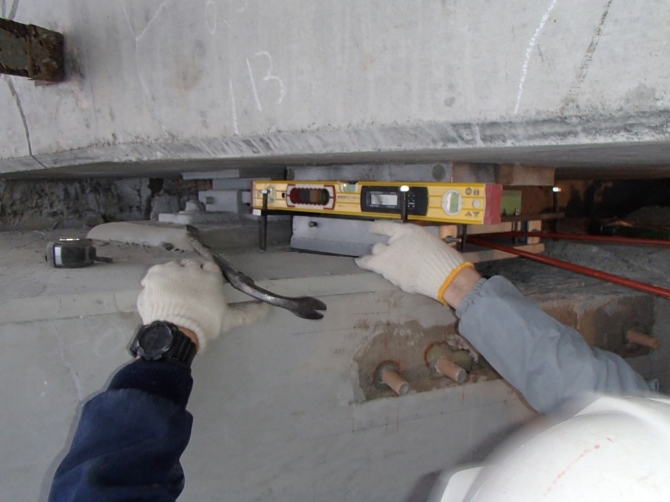

ゴム支承据付工

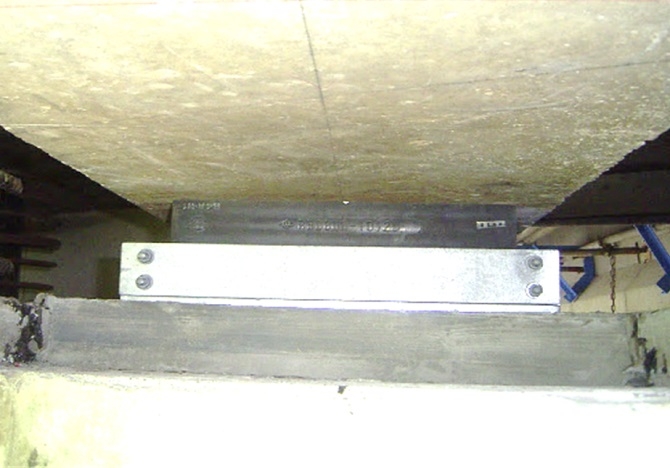

完了

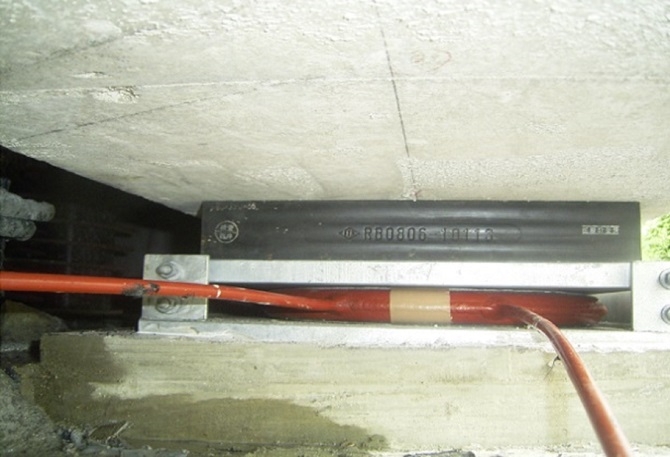

フラットジャッキ圧入工
